100KN液壓拉力試驗機

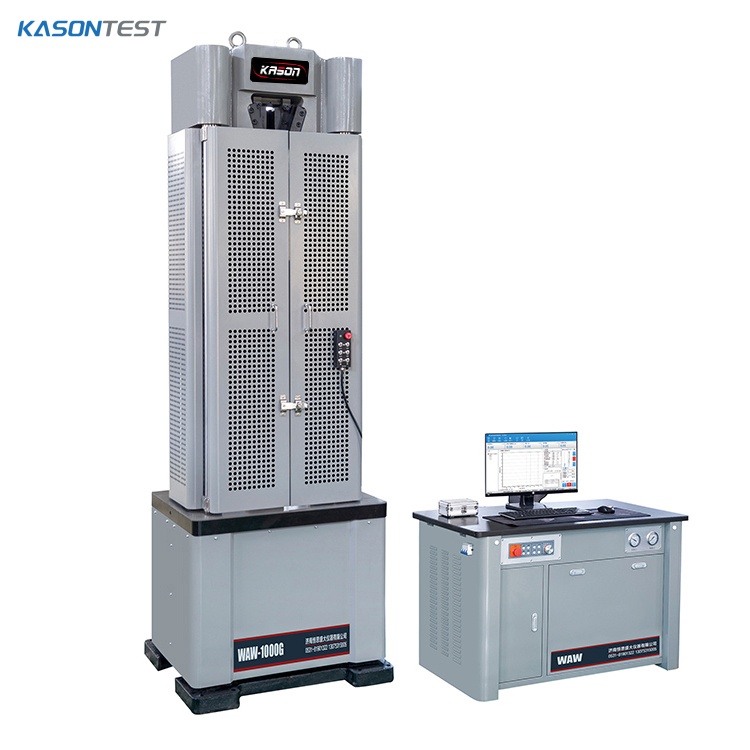

本機為四立柱、雙絲杠、油缸下置式主機結構，控制油源為琴式油源控制柜。拉伸空間位于主機上方，壓縮、彎曲、剪切試驗位于主機下方即移動橫梁和工作臺之間。試驗空間的調整通過移動中橫梁的位置來實現，中橫梁的移動采用了齒輪減速電機帶動鏈條傳動。手動調整送油閥進油量的大小，即可滿足材料的拉伸、壓縮、彎曲等試驗速度的調節。試驗完成后計算機可自動計算材料的彈性模量、抗拉強度、上下屈服強度、規定非比例延伸強度、最大力總伸長率、斷后延伸率和斷面收縮率等試驗結果，并可以直接輸出標準試驗報告和試驗曲線，也可以EXCELL和WORD格式輸出統計報告。
性能特點
1、主機采用四立柱高剛性框架結構，支撐穩定、加載平穩、外形美觀；
2、主機底座采用QT500-7精密鑄造,降低設備運行噪音，提高設備的剛性；
3、移動橫梁和上橫梁均為精密鑄造，CNC精密加工，確保試樣夾持的對中性；
4、移動橫梁升降系統采用磨制絲杠，精密齒輪減速機，減少橫梁升降時產生的噪音；
5、特殊結構設計的鉗口座、杜絕因鉗口座呈喇叭狀變形損壞，提高了設備的使用壽命；
6、鉗口采用燕尾槽結構，硬度高達58-62HRC，有安裝便利、結實耐用的優點；
7、測控系統運行速度快、界面溫和、具有多種試樣信息輸入模式，可滿足不同材料的測試；8、試樣信息錄入便捷，相同條件的試樣信息一次輸入即可完成多個試樣的試驗；
9、相同條件的試樣，可進行各類試驗曲線的疊加顯示，能清晰辨識材料的穩定性；
10、試驗力顯示精度高，試驗力顯示全程分辨率不變，以確保實驗數據測量的準確性；
11、試驗數據（試驗力、加載速率）和試驗曲線隨試驗過程動態實時屏幕顯示；
12、當負荷超過滿量程的3-5%自動過載保護停機。
主要指標
|
產品型號 |
WEW-100D |
WEW-300D |
WEW-600D |
WEW-1000D |
|
主機結構形式 |
燕尾槽鉗口+四立柱+雙絲杠+全防護+主油缸下置 |
|||
|
最大試驗力 |
100kN |
300kN |
600kN |
1000kN |
|
試驗機級別 |
1級 |
|||
|
試驗力測量范圍 |
2%-100%FS |
|||
|
試驗力示值相對誤差 |
顯示值的±1% |
|||
|
位移顯示精度 |
0.01mm |
|||
|
位移測量準確度 |
±0.5% |
|||
|
變形顯示精度 |
0.001mm |
|||
|
變形測量精度 |
±0.5% |
|||
|
橫梁移動速度 |
約220mm/min |
|||
|
活塞最大速度 |
300mm/min |
150mm/min |
100mm/min |
|
|
活塞行程 |
250mm |
|||
|
控制方式 |
手動加載 |
|||
|
拉伸空間/壓縮空間 |
780/550mm |
900/650mm |
950/700mm |
|
|
立柱左右間距 |
485 |
500 |
560 |
|
|
試樣夾緊方式 |
液壓自動夾緊 |
|||
|
圓試樣夾持直徑 |
Φ4-20mm |
Φ10-32mm |
Φ13-40mm |
Φ13-45mm |
|
扁試樣夾持厚度 |
0-15mm |
0-15mm |
0-20mm |
|
|
扁試樣夾持寬度 |
80mm |
90mm |
100mm |
|
|
上下壓盤 |
圓壓盤直徑160mm，下壓盤帶球面調整 |
|||
|
控制油源外形尺寸 |
1000*600*780mm |
|||
|
主機外形尺寸 |
745×685×1905 |
760×690×2055 |
830×720×2155 |
|
|
供電電源 |
三相五線制，380V/50Hz，3kW |
|||
